ערכת הארכה ל – HDMI עד 70 מטר. של Jade

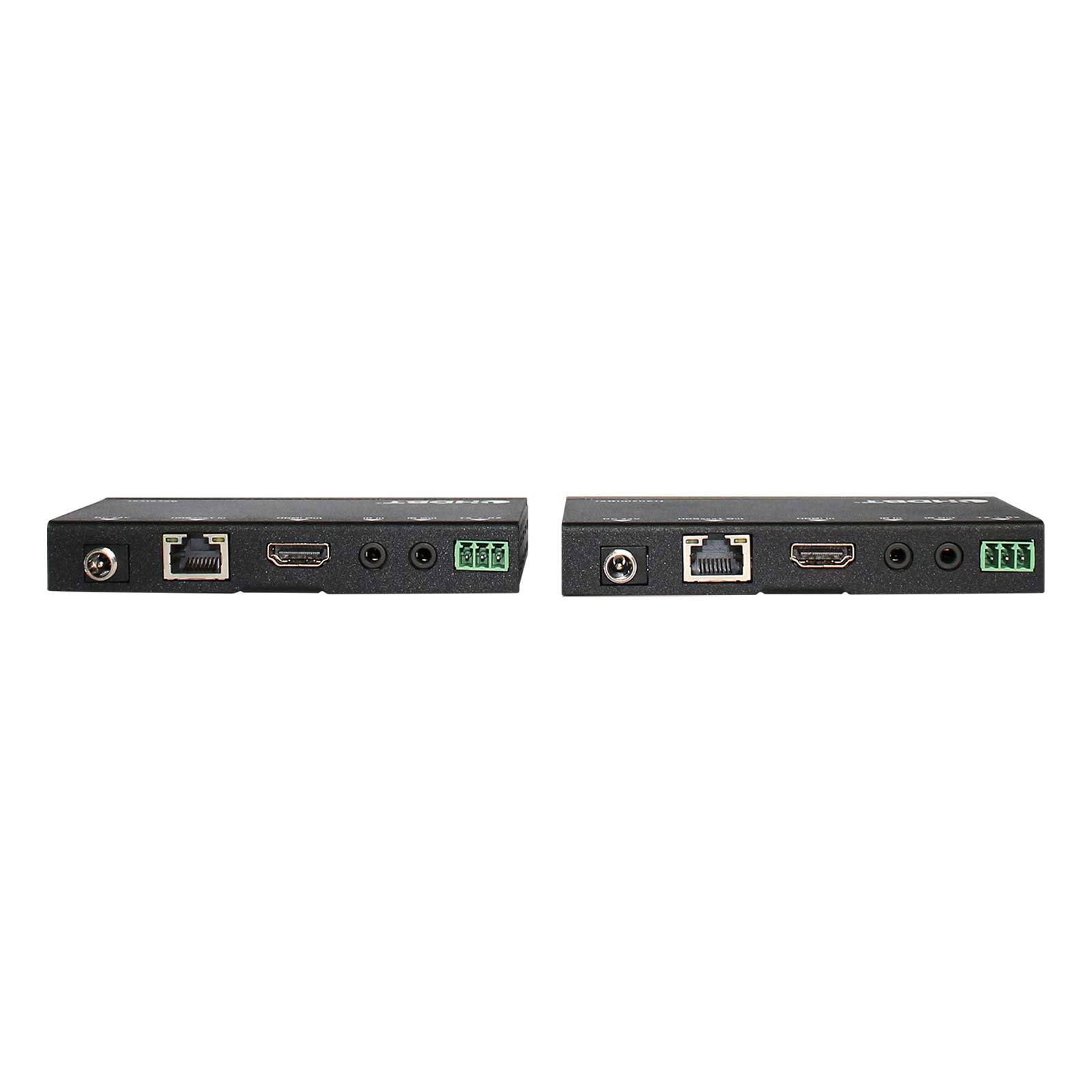

מרחיק / מאריך קווי HDMI. כידוע לנו כבל HDMI סטנדרטי אינו יכול ליהיות ארוך מידי, אם יהיה ארוך מידי פשוט לא יעבוד. לשם כך אנו מציעים כאן את ערכת ההארכה ה – E70S של חברת Jade. הערכה בנויה משני מכשירים. משדר ומקלט. את המשדר תמקמו ליד נגן המדיה או המחשב. אותו תחברו ליצאת הוידאו של המחשב שלכם בעזרת כבל HDMI.

החיבור השני על יחידת המשדר (חיבור רשת) ישמש להערכת והרחקת החיבור המקבל (המקלט). ממנו יש לפרוס כבל CAT5e/6/7 רגיל עד לאורך של 70 מטר ולחברו בכניסת המקלט המתאימה. מכאן תמשיכו עם כבל HDMI סטנדרטי ותחברו אותו אל המקרן או מסך ה – LED. כך ניתן בקלות להאריך כל מקור וידאו + הסאונד שלו ולשלוח אותו למחקים גדולים.

הערכה תומכת בטכנולוגית PoC אשר מאפשרת הזרמת מתח חשמלי על גבי כבל הרשת ובכך לצמצם את נקודות החשמל הנדרשות להתקנה. לדוגמא אם מדובר בסיטואציה של חדר בקרה המוציא את אות הוידאו לנקודה מרוחקת, תוכלו להשתמש בספק הכח הכלול אשר יחובר בנקודה אחת בכדי להזין את כל מערכת ההערכה. מתח החשמל (24 וולט) ישלח באופן אוטומטי אל יחידת המקלט.

ערכת ה –  E70S תומכת בפורמטים רבים של אודיו עד – 7.1 כמו למשל: LPCM, Dolby TrueHD, DTS-HD ו – Master Audio. כמו כן תומכת הערכה גם ברוב רזוליוציות הוידאו המקובלות בעולם: 4K2K@60Hz(4:2:0), 4K2K@30Hz, 1080P@120Hz, ו – 1080P 3D@60Hz 3D@60Hz

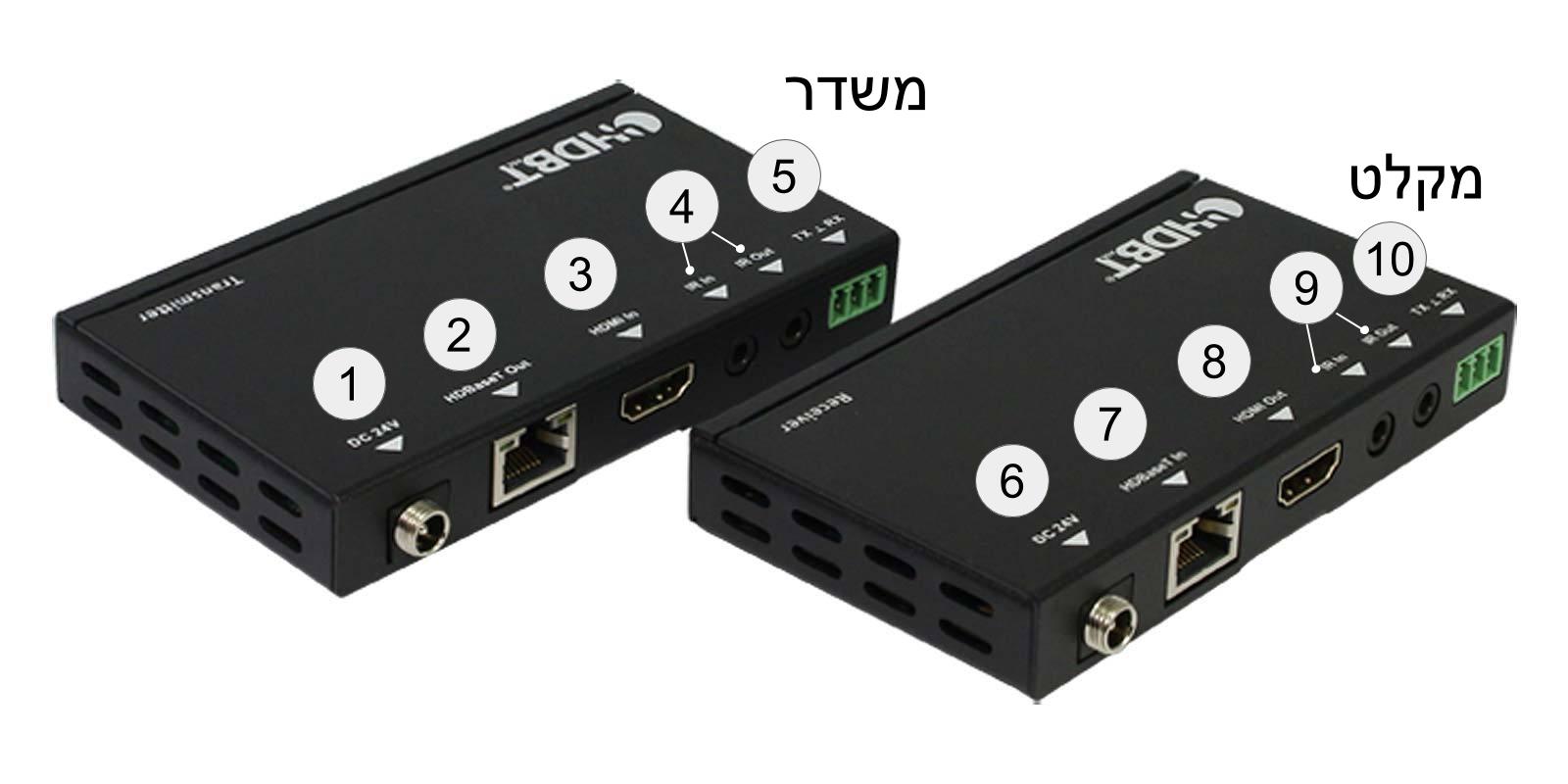

חיבורי המכשיר:

משדר:

1. חיבור חשמל
2.יציאת כבל רשת
3. כניסת HDMI
4. כניסה / יציאת IR לשליטה מרחוק
5. חיבור ספק כח חיצוני

מקלט:

6. חיבור חשמל
7. כניסת כבל רשת
8. יציאת HDMI
9. כניסה / יציאת IR לשליטה מרחוק
10. חיבור ספק כח חיצוני
